地埋管、缆安全预警系统

   一.背景介绍

地埋管道、电缆初衷是“一埋永逸”，实际上外力破坏让人不堪其扰，自身故障让人防不胜防，如何有效防范外力破坏，及时发现自身故障（泄漏、发热）是管道、电缆运维必须直面的难题。

   二.方案概述

面对地埋管道、电缆普遍存在的偶发外力破坏、泄漏、发热等问题，我们融合激光测振、测温、测声技术于一体，利用与管道、电缆同沟敷设的光纤实现在线实时监测，为设备提供全方位预警防护。

        测振---以标准通讯光纤为传感器件，在线实时振动测量，探测半径10m，分辨率可调节，通常50m。

        测温---基于光纤拉曼散射，当光纤某处温度变化时，散射光发生变化，系统通过高速信号采集与数据处理技术，可实现准确 测温与定位，测温分辨率可达0.1℃，定位精度可达1m。

        测声---基于光纤瑞利散射和光时域扫描，利用现有光纤,将固定频率和波长的探测光从光纤的一端注入，光纤的每一个位置都会产生背向瑞利回波，该回波携带有光纤周围环境声波信息，通过解调与高精度算法可实现声音还原，实现远程在线录音，为沿线异常事件的分析、判断提供精准数据，定位精度20米。

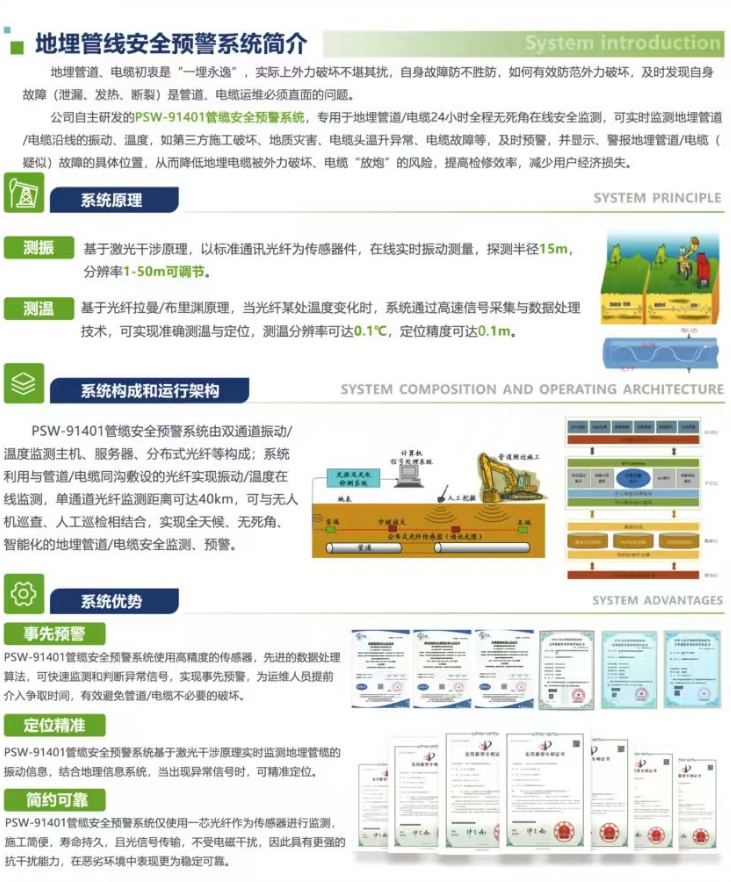

   三.方案设计   四.方案特点

(1).灵敏可靠

方案采用光纤测振、测温或测声技术，原理虽复杂，实现很可靠，全部采用大规模集成电路器件，具有高度稳定的一致性、可靠性和准确性，配合大量工程实践获取的振动波形数据库，可准确地综合判断机械挖掘、手动挖掘、车辆振动等，为异常事件及时提供预警信息。

(2).简洁易实施

地埋集电线路一般同步敷设有光缆，只需1到2芯备用光纤，即可实现振动（声音）测量，易实施、好管理、免维护。

普通的油、气管道只需在安装时同沟敷设一根光缆，可实现振动、温度、声音测量，不仅可以发现外力破坏，还可通过温度变化发现自身泄漏。
